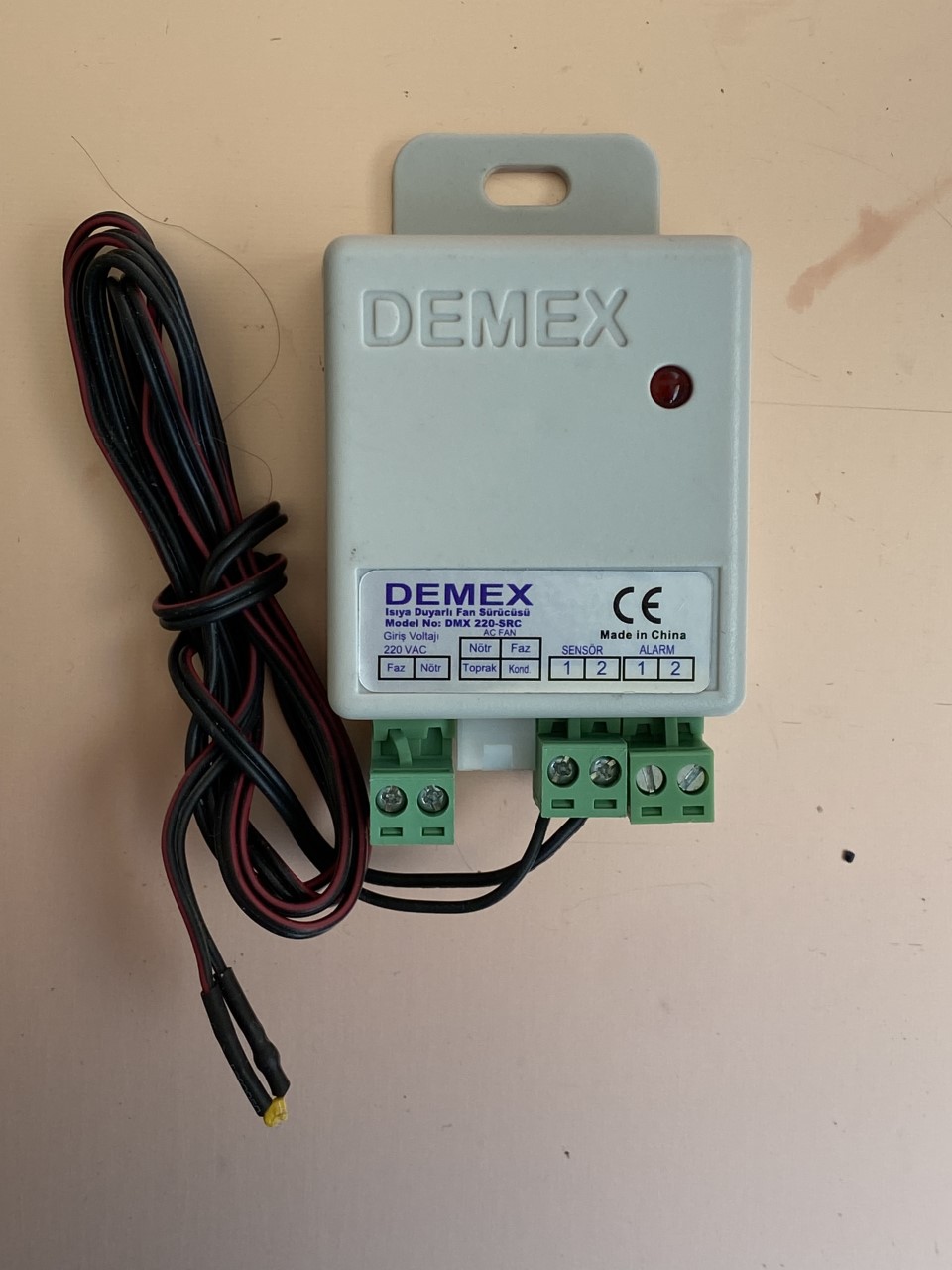

DMX 220 SRC

Mikroişlemci kontrollu fan kontrol cihazı

1) 24 Mhz mikroişlemci AEC-Q101 uyumlu resetless yapı
2) Kristalsiz dizayn ( EMC ye uygun )
3) Otomotivde kullanılan mikroişlemci ile yapılan tasarım.
4) Ethernet ana kart ile uyumlu, ( ilerde ethernet uzaktan erişimli devremize direk takılabilir ) ICSP interface
5) nano teknolojili mikroişllemci sayesinde çok az enerji kayıpları, çok az ısı kayıpları.
6) 4 kat hızlı ısı algılama topolojisi
7) 175-235 VAC aralığında çalışabilme, ( 0,091 Amper boşta giriş akımı )
8) AC asenkron fan bağlanabilme özelliği
9) Hareketsiz yapısı sayesinde uzun ömür ( role ve kontak içermez )
10) Rosh uyumlu ( kurşunsuz lehim ve Rosh PCB )
11) Konformal kaplama ( dow corning vernik )
12) Optocuplor lu alarm çıkışı
13) kopan 20 Kohm NTC, aşırı ısı, için LED göstergesi,
14) 25 Khz. internal PWM
15) 30-50 derece arası çalışma sıcaklığı

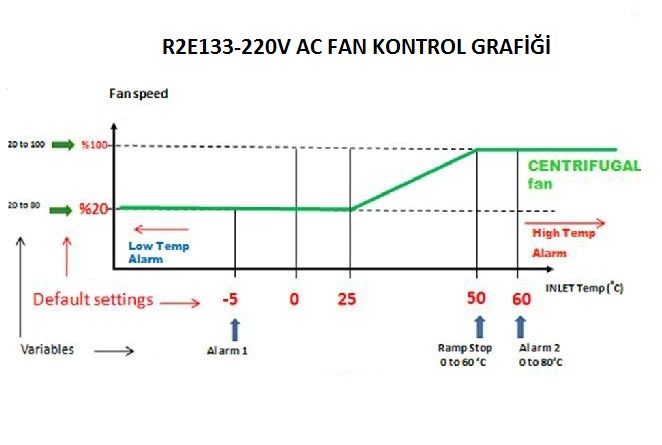

16) lineer hız aralığı ( 30 derece - 50 derece = 20 derece, motor 3000 devir ise 3000/20 = 150 devir artar her derece ısı artışında )
17) Güç ve alarm LED indikatörü

Alarm ucu baglantısı : Alarm + ucuna adaptorun + sı baglanır. Rolenin bobin ucunun biri alarm - ye diğeri adaptorun + sına bağlanır

MİKRO İŞLEMCİLİ

İşlemci : 24 Mhz.

Giriş Gerilimi : 175-235 VDC

Giriş akımı : max 3 amper

PWM frekans : 25 Khz. int.

Motor tipi : AC asenkron

Alarm çıkışı : optocupler 5 mA

Alarm tipi : LED ve solid state

Sensor aralığı : 30-50 C

Çalışma sıcaklığı : -40 +125

Standart uyumluluk : AECQ101

Sensor : 20 Kohm NTC %1 sensor topoloji : Lineer

DMX-220

DMX-220

DMX-220

Teknik Detay
